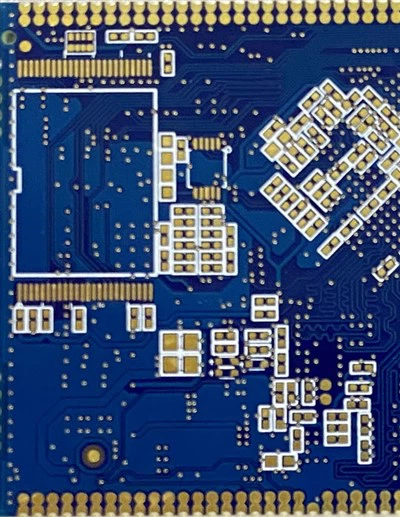

Mi az a merev áramkör?
A merev áramköri kártya (PCB) olyan nyomtatott áramköri lap, amelynek merev alaprétege van, amely nem hajlik meg. A merev PCB-k kerámiából vagy üvegből készülnek, és tartósak, ellenállnak a magas hőnek, és ellenállnak az elemeknek való hosszan tartó expozíciónak. Gyakran használják merevséget igénylő eszközökben, például számítógépekben és nyomtatókban, és jól használhatók a nagy igénybevételt jelentő területeken.
Miért válasszon minket
Profi csapat
Az ügyfelek által megbízott biztonsági szolgáltató számos iparágban szolgálja ki az ügyfeleket, például a kormányzat és a vállalatok, a pénzügy, az orvosi ellátás, az internet, az e-kereskedelem stb.
Technikai támogatás
Szakértői csapatunk készséggel segít a hibaelhárításban, válaszol a műszaki kérdésekre és útmutatást nyújt.
Megbízható ellátás
Vertikálisan integrált ellátási lánc modellt kínálunk a megbízható, hosszú távú ellátás és a teljes nyomon követhetőség érdekében.
Ügyfélszolgálat
Előnyben részesítjük a nyílt kommunikációt ügyfeleink egyedi igényeinek kielégítése és személyre szabott megoldások biztosítása érdekében.
Tartósság és megbízhatóság
A merev PCB-k kemény, masszív anyagokból, például üvegszálból vagy epoxigyantából készülnek, amelyek szilárd alapot biztosítanak az alkatrészeknek. Ez a szerkezeti szilárdság biztosítja, hogy a táblák ellenálljanak a fizikai igénybevételeknek, és kevésbé legyenek kitéve a károsodásnak a kezelés, a gyártás és az üzemeltetés során.
Könnyű gyártás és összeszerelés
Ezeknek a lapoknak a merevsége megkönnyíti a kezelésüket az összeszerelési folyamat során. Az alkatrészek könnyen felforraszthatók a táblára, és kisebb a veszélye annak, hogy a tábla összeszerelés közben megsérül, mint a rugalmas PCB-knél.
Nagy komponenssűrűség
A merev PCB-k nagy sűrűségű alkatrészeket és áramköröket támogatnak. Ez különösen előnyös olyan alkalmazásokban, ahol prémium a hely, például okostelefonokban és más kompakt elektronikus eszközökben.
Hőstabilitás
A merev PCB-k általában jó hőstabilitást mutatnak, ami azt jelenti, hogy deformálódás nélkül ellenállnak a magas hőmérsékletnek. Ez döntő fontosságú a nagy teljesítményű alkalmazásokban és olyan környezetben, ahol a PCB jelentős hőhatásnak van kitéve.
Költséghatékonyság
A tömeggyártáshoz a merev PCB-k általában költséghatékonyabbak, mint a rugalmas vagy merev NYÁK-k. Az anyagok és a gyártási folyamatok szabványosítása megfizethetőbbé teszi a nagyüzemi termelést.
Állandó minőség
A jól bevált gyártási folyamatoknak köszönhetően a merev PCB-k általában egyenletes minőséget és teljesítményt biztosítanak. Ez a kiszámíthatóság alapvető fontosságú azokban az iparágakban, ahol a megbízhatóság kritikus fontosságú, például az orvosi eszközök vagy a repülési alkalmazások területén.
Nagy sebességű áramkörök kompatibilitása
A merev PCB-k képesek támogatni a nagy sebességű áramköröket. Stabil platformot biztosítanak a nagyfrekvenciás áramkörök számára, ami elengedhetetlen a távközlésben és a számítástechnikában.
Környezeti ellenállás
Sok merev PCB-t úgy terveztek, hogy ellenálljon a zord környezeti feltételeknek, beleértve a vegyszereknek, nedvességnek és szélsőséges hőmérsékleteknek való kitettséget. Ez alkalmassá teszi őket kültéri és ipari alkalmazásokra.
A merev áramköri lapok felhasználása
A merev nyomtatott áramköri lapok növelik az áramkör sűrűségét, ami a kártya méretének és súlyának csökkenéséhez vezet. A merev nyomtatott áramköri lapok alkalmazásai ugyanolyan változatosak, mint maga az elektronikai környezet. Íme csak néhány példa:
Számítástechnika:Az asztali PC-ktől a laptopokig és az okostelefonokig a merev PCB-k alkotják ezeknek az eszközöknek a gerincét, összekötve a processzorokat, a memóriát és más fontos alkatrészeket.
Szórakoztató elektronika:A televíziók, kamerák, játékkonzolok és egyebek mind merev NYÁK-ra támaszkodnak belső áramkörükhöz.
Ipari alkalmazások:A tápegységek, a motorvezérlők és a különféle ipari berendezések merev PCB-ket használnak robusztus teljesítményük és hőkezelésük érdekében.
Orvosi eszközök:A pacemakerek, defibrillátorok és más kritikus egészségügyi berendezések a merev PCB-k megbízhatóságától és pontosságától függenek.
Repülés és védelem:A műholdak, a repülőgép-elektronika és a katonai felszerelések gyakran megkövetelik a merev PCB-k masszívságát és stabilitását.
Merev áramköri lapok típusai
A merev NYÁK-ok egyik előnye, hogy különböző projektspecifikációkhoz és konfigurációkhoz használhatók. Az MCL-nél többféle típusú merev PCB-t kínálunk, többek között:
Egyoldalas:Az egyoldalas áramköri lapok az eredeti PCB. Egyrétegű vezető anyaguk van, és minden alkatrész a tábla egyik oldalán található. Az egyoldalas nyomtatott áramköri lapok egyszerű kialakításuknak köszönhetően gyorsan és egyszerűen gyárthatók, csökkentve a hibák lehetőségét. Ez a költséghatékony konfiguráció az alacsony sűrűségű kialakításban virágzik.
Kétoldalas:Egyetlen vezető réteg helyett a kétoldalas PCB-k mindkét oldalán vezetőképes rézréteget használnak. Az alkatrészek számára kétszer akkora helynek köszönhetően a kétoldalas nyomtatott áramköri lapok több tervezési lehetőséget és megnövelt áramköri bonyolultságot kínálnak, így számos projektben alkalmazhatók.
Többrétegű:Az ilyen típusú nyomtatott áramköri lapok három vagy több réteg vezetőképes anyagot használnak, amelyek középen vannak egymásra rakva, és több más réteg veszi körül a magot. A számos rétegnek és a fejlett kikeményedési folyamatnak köszönhetően a többrétegű kártyák csökkentik az összekötő vezetékek szükségességét, helyet takarítanak meg, és sűrű és kemény PCB-t eredményeznek.
Tartótábla vagy mechanikus távtartó:Ha merev támasztékra van szüksége a nagyon vékony PCB-k összeszerelési folyamata során, néhány vállalat dönthet úgy, hogy olyan hordozólapot használ, amelyen nincs vezető réteg. Bármelyik mechanikai műveletekhez használt áramköri lapnak van rézrétege, vagy elektromos csatlakozást igényel. Az MCL-nél az Ön pontos specifikációinak megfelelően készíthetünk csupasz merev NYÁK-t, amely támogatja az összes olyan alkatrészt és berendezést, amellyel dolgozni kíván.
Hogyan készülnek a merev nyomtatott áramköri lapok?
Miből készülnek a PCB-k?
A merev PCB különböző rétegekből áll, amelyeket ragasztóval és hővel kapcsolnak össze, így szilárd formát biztosítanak a táblaanyagnak. A következő rétegeket merev NYÁK kifejlesztésére használják.
Szubsztrát réteg
A hordozóréteg, más néven alapanyag, üvegszálból készül. Az FR4-et főként hordozóanyagként használják, ez a legelterjedtebb üvegszál, amely merevséget és merevséget biztosít a táblának. Alapanyagként fenolokat és epoxikat is használnak, de ezek nem olyan jók, mint az FR4. Mindazonáltal olcsóbbak, és egyedi, rossz szagúak. A fenolok bomlási hőmérséklete túl alacsony, ami a réteg leválását eredményezi, ha a forrasztást hosszabb ideig helyezzük el.
Rézréteg
Az alapréteg tetejére a hozzáadott hő és ragasztó segítségével rézfóliát laminálunk a táblára. A mindennapi használat során a tábla mindkét oldala rézzel laminált; néhány olcsó elektronika azonban csak egy réteg rézanyagot tartalmaz a táblán. A különböző táblák különböző vastagságúak, amelyek uncia per négyzetlábban vannak megadva.
Forrasztómaszk réteg
A forrasztómaszk réteg házak a rézréteg felett. Ezt a réteget a táblára adják, hogy szigetelést adjon a rézrétegnek, hogy elkerülje a károsodást, ha bármilyen vezető anyag érintkezik a rézréteggel.
Selyemszita réteg
A szitanyomásos réteg a forrasztómaszk réteg felett helyezkedik el. Karakterek vagy szimbólumok hozzáadására használják a táblára, hogy jobban megértsék a táblát. A fehér színt elsősorban szitanyomáshoz használják. Azonban más színek is elérhetők, beleértve a szürke, piros, fekete és sárga.
Miben különböznek a merev NYÁK és a Flex áramkörök?
A merev NYÁK-ra, amelyet általában egyszerűen PCB-nek neveznek, a legtöbb embernek jut eszébe, amikor egy áramköri lapot képzel el. Ezek a táblák elektromos alkatrészeket kötnek össze vezető pályák és egyéb elemek segítségével, amelyek nem vezető hordozón vannak elrendezve. A merev áramköri lapokban a nem vezető hordozó általában üveget tartalmaz, amely megerősíti a lapot, és szilárdságot és merevséget ad neki. A merev áramköri lap nagyszerű támogatást nyújt az alkatrészeknek, valamint megfelelő hőállóságot.
Bár a flexibilis PCB vezető pályákat is tartalmaz egy nem vezető hordozón, az ilyen típusú áramköri lapok rugalmas alapanyagot, például poliimidet használnak. A rugalmas alap lehetővé teszi, hogy a rugalmas áramkörök ellenálljanak a vibrációnak, eloszlatják a hőt és különféle formákba hajthatók össze. Szerkezeti tulajdonságaik miatt a rugalmas áramköröket egyre gyakrabban használják a kompakt és innovatív elektronikában.
Az alapréteg anyagán és merevségén kívül a PCB-k és a flexibilis áramkörök közötti jelentős különbségek a következők:
Vezető anyag:Mivel a flexibilis áramköröknek hajlítaniuk kell, a gyártók vezető anyagként flexibilisebb hengerelt izzított rezet használhatnak az elektromosan leválasztott réz helyett.
Gyártási folyamat:Forrasztómaszk használata helyett a rugalmas NYÁK-gyártók egy overlay-nek vagy coverlay-nek nevezett eljárást alkalmaznak a rugalmas PCB szabadon lévő áramköreinek védelmére.
Tipikus költség:A flexibilis áramkörök általában többe kerülnek, mint a merev áramkörök. Mivel azonban kompakt terekben is elférnek, a rugalmas áramkörök lehetővé teszik a mérnökök számára, hogy csökkentsék termékeik méretét, ami közvetett megtakarítást eredményez.
Hogyan válasszunk merev és rugalmas NYÁK között
A merev és flexibilis áramköri lapokat számos különböző termékben használják, bár egyes alkalmazásoknak több előnye származhat az egyik típusú áramkörből. Például a merev NYÁK-ok értelmesek a nagyobb termékekben, például a televíziókban és az asztali számítógépekben, míg a kompaktabb termékekhez, például okostelefonokhoz és hordható technológiához rugalmas áramkörökre van szükség.
PCB zord környezetben: milyen óvintézkedéseket kell tenni?
Az elektronikus eszközök bizonyos kategóriáinak különösen súlyos körülmények között kell működniük, mint például sópermet, só, por, homok vagy szélsőséges hőmérséklet. Annak érdekében, hogy az elektronikus áramkör továbbra is normál körülmények között működjön, a PCB-t úgy kell megtervezni, hogy ellenálljon ezeknek az eseményeknek anélkül, hogy megsérülne. Az autóiparban, az iparban vagy a repülőgépiparban használt PCB-k például folyamatosan vibrációnak, mechanikai igénybevételnek, ütésnek, nagyon széles hőkimozdulásnak és egyebeknek vannak kitéve.
A PCB-kkel szemben támasztott fő kihívások a durva környezetekben a következőkben foglalhatók össze:
Nedvesség, por és szennyeződés:Ezeknek a környezeti tényezőknek az ellensúlyozására gyakran szükséges a PCB-t speciális eljárással kezelni, amelyet konform bevonatként ismerünk. Ezzel a PCB-t az összeszerelés után vékony réteg nem vezető védőanyaggal, például szilíciummal, akrillal, uretánnal vagy p-xilollal vonják be. A bevonat lehetővé teszi az elektronikus áramkör élettartamának meghosszabbítását azáltal, hogy megvédi a külső szennyeződésektől.
Magas hőmérséklet:Ha a NYÁK-nak folyamatosan a szabvány feletti hőmérsékleten kell működnie, jobb vastagabb rézréteget használni (nehéz réz). A 3 uncia/négyzetlábnál nagyobb rézvastagságot jellemzően a megfelelő bevonat felvitelével kombinálják, hogy a tábla magas szintű védelmet biztosítson a magas hőmérsékleten történő megszakítás nélküli működés esetén. A magasabb üvegesedési hőmérsékletű (Tg) rétegek, például az FR-4 TG140 vagy TG170 rétegek használata további védelmet nyújt a PCB-nek a hőmérséklet ellen.
Ionizáló sugárzás:Az űrhajózási alkalmazásokhoz használt PCB-ket a nap és más égitestek által keltett elektromágneses sugárzáson kívül különféle típusú részecskékkel bombázzák. Ez a sugárzás átmeneti zavarokat (például bitátfordulást vagy memóriatörlést) vagy tartós alkatrészkárosodást okozhat, ütéseket és rezgéseket, különösen autóipari és űrhajózási alkalmazásokban.
Korrózió:Bármely fém alkatrésznél ez az egyik fő buktató. A korrózió akkor következik be, amikor az oxigén és a fém oxidációnak nevezett folyamaton keresztül egymáshoz kötődnek. Ez rozsdát termel, és a fém elveszti kémiai tulajdonságait, és idővel lebomlik. Mivel a PCB-k nagy mennyiségű fémet tartalmaznak, oxigénnel érintkezve korróziónak vannak kitéve.
A légköri hatások által okozott károsodások elkerülése érdekében az összeszerelés után a PCB-re egy nem vezetőképes védőbevonatot, úgynevezett konform bevonatot viszünk fel (1. ábra). Ezt általában a fogyasztói, háztartási és mobileszközök PCB-jére alkalmazzák, ahol általában nedvesség, por vagy más durva környezeti tényezők jelenlétében működnek. A NYÁK-ra felvitt védőréteg lehetővé teszi, hogy a NYÁK-rétegekben jelenlévő nedvesség kifelé áramoljon, miközben megakadályozza, hogy külső szerek a táblához és alkatrészeihez jussanak, működésüket veszélyeztetve. A megbízhatóság növelése mellett a konform bevonat meghosszabbítja az áramkör élettartamát.
A konform bevonat leggyakoribb típusai a szilikon, az akrilgyanta, a poliuretán és a p-xilol, amelyek mindegyike bizonyos szintű védelmet nyújt. A szilikon például a legszélesebb hőmérsékleti tartományt képes lefedni, ezért a legjobb választás szélsőséges hőmérsékletű alkalmazásokhoz. Másrészt a szilikon gyenge tapadóképességgel rendelkezik bizonyos típusú hordozókon, és alacsonyabb a vegyszerállósága, mint az akrilgyanta. Ez utóbbi merev szerkezete miatt ütések és rezgések esetén nem különösen alkalmas. A poliuretánok kiválóan ellenállnak a nedvességnek, a kopásnak és a vibrációnak, jól bírják az alacsony hőmérsékletet, de nem a magas hőmérsékletet. Ebből következik, hogy főleg -40 fok és +120 fok közötti hőmérsékletű alkalmazásokban használják őket. A P-xilol konzisztens anyag, amely magas védelmet nyújt, de drága, és a szennyeződésekre érzékeny, vákuumban kell felhordani.
A PCB konformális bevonat felvitelét illetően négy technika alkalmazható: merítés, automatizált szelektív bevonat, szórással és ecsettel. Ezen alternatívák mindegyike ugyanazt a célt éri el: teljesen lefedni a PCB-t, beleértve az éles széleket és a tábla összes szélét. Felhordás után a konformális bevonat levegőn szárítással, kemencében történő szárítással vagy UV-fénnyel térhálósodik.
A NYÁK-on lévő komponensek sűrűsége elkerülhetetlenül az üzemi hőmérséklet emelkedéséhez vezet, amely állapot hosszú távon veszélyeztetheti a hegesztési varratok vagy maguknak a rétegeknek az integritását a különböző fizikai tulajdonságokkal rendelkező anyagok tágulása és összehúzódása miatt. A magas hőmérsékletű PCB-nek ezért legalább 170 fokos üvegesedési hőmérsékletű (Tg) dielektrikumot kell használnia. Az általában alkalmazott szabály az, hogy a felhasznált anyag Tg-értékénél körülbelül 25 fokkal alacsonyabb üzemi hőmérsékletet engedjenek meg. A NYÁK magas hőmérséklete az anyagválasztáson túlmenően a keletkező hő eltávolításával és a NYÁK más területeire történő átvitelével kezelhető. Ha a forró alkatrész a NYÁK felső oldalára van felszerelve és kellően nagy felületű, akkor egy hűtőbordát lehet rá szerelni, amely először vezetéssel (az alkatrésztől a hűtőbordáig), majd konvekcióval (a hőelnyelőhöz) tudja eltávolítani a hőt. a hűtőborda felületeit a környező, hidegebb levegőhöz).
Ha a forró alkatrész a nyomtatott áramköri lap aljára van szerelve, és nem lehetséges hűtőbordát szerelni, a tervezők által jellemzően az a technika, hogy nagyszámú hőutat helyeznek el a nyomtatott áramköri lapon, hogy a hőt a forró komponensről a NYÁK-ra helyezzék el. egy réteg. rézből a PCB tetejére, ahonnan tovább lehet vinni egy megfelelő hűtőbordába. A NYÁK-ra szerelt hűtőbordák általában nagyok, bordázott vagy hullámos felülettel növelik a disszipációs területet. Ventilátorok hozzáadhatók a kényszerkonvekciós hűtés javításához, a természetes konvekciós hűtéshez képest.
A hosszú távú űrmisszióknál az egyetlen lehetőség a „rad-hard” komponensek használata. Ezek az alkatrészek sokkal ritkábbak, és ennek következtében drágábbak, mint a szabványos alkatrészek. Rövid távú (legfeljebb egy év) űrmissziók esetében szabványos kereskedelmi komponensek használata engedélyezhető, a sugárzásnak való ellenálló képességük elemzése és ellenőrzése függvényében. Ez lehetővé teszi az űrberendezések tervezési költségeinek csökkentését és a tervezéshez rendelkezésre álló alkatrészek választékának bővítését. Különböző hardvertervezési technikák alkalmazásával a sugárzás által keltett hatások ellensúlyozhatók. A PCB tervezési szintjén például fontos, hogy minden fém alkatrész megfelelő földelését biztosítsuk.
Az ütés és a vibráció elleni védelem érdekében a nyomtatott áramköri lap beépíthető egy tartályba, amelybe gyantát öntenek, hogy teljesen bekapszulázzák. Minél magasabb a gyantaréteg, annál jobb a védelem mértéke. Hacsak a nyomtatott áramköri lapon lévő összes alkatrész nem azonos magasságú, a gyantaréteg vastagsága a táblán belül változhat, és kissé eltérő szintű védelmet biztosít az egyes alkatrészek számára. A legvékonyabb gyantaréteg ezért a legrosszabb esetben megfelel az egész táblán kínált védelmi szintnek. Mielőtt még a gyanta kapszulázását is fontolóra venné, a PCB-t alaposan meg kell tisztítani. A felületi szennyeződés negatívan befolyásolhatja a tokozás által nyújtott védelmi szintet, különösen vegyszerállóság esetén (mivel könnyebb utat biztosít a vegyszerek bejutásához).
