Féllyukú PCB impedanciával

Az impedanciás féllyukú NYÁK egy általánosan használt nyomtatott áramköri lap a nagy sebességű átvitelhez. Ez a kialakítás hatékonyan szabályozhatja az impedancia illesztését a jelátvitel során, biztosítja a jelátvitel stabilitását, csökkenti a lehetséges visszaverődési és áthallási problémákat a jelátvitel során, és ezáltal javítja a NYÁK teljesítményét.

Az impedanciavonalakkal rendelkező NYÁK-t általában impedancia kártyának nevezik. Általában egyetlen NYÁK peremén egy fél lyukat terveznek, és a lyuk felét eltávolítják a NYÁK formájából, így a NYÁK-on csak a lyuk fele marad, közismert nevén fél lyuk. Az úgynevezett impedancia féllyuk kártya impedancia és féllyuk technológiájú nyomtatott áramköri lapra utal.

Az impedanciás féllyukú NYÁK használata javíthatja az átviteli sebességet és a kártya távolságát, lehetővé téve a jelek stabilabb továbbítását a célállomásra, és elkerülhetőek az olyan problémák, mint a jelgyengülés és az impedancia eltéréséből származó torzítás. Ezenkívül a kártya csökkentheti a nyomtatott áramköri lap fáziseltolódását is, ezáltal csökkentve az időzítési és óraszinkronizálási problémákat, és tovább javíthatja a jelátvitel hatékonyságát.

Az impedanciás nyomtatott áramköri lapok gyártása során speciális anyagokat és eljárásokat kell alkalmazni. Az általánosan használt anyagok a poliimid (PI) és az epoxigyanta (FR-4), amelyek jó szigetelőképességgel és nagyfrekvenciás jellemzőkkel rendelkeznek. A gyártási folyamat során speciális foltanyagréteget kell felvinni a vezetékre az impedanciájának szabályozására.

Speciális tervezési és gyártási eljárásokat alkalmaz egyes nagyfrekvenciás áramkörök igényeinek kielégítésére. Az impedanciás nyomtatott áramköri lapok fő jellemzője, hogy vezetékeik impedanciáját egy bizonyos tartományon belül szabályozzák, így biztosítva az átvitt jel pontosságát és stabilitását.

A féllyukú deszkát átmenőlyukú deszkának tekinthetjük speciálisan megmunkált rekesznyílással. A hagyományos átmenőlyukú lapokhoz képest a féllyukú kártya áramköri csatlakozási kialakítása szabadabb és rugalmasabb, mivel ez egy hiányos lyuk, ami nagymértékben leegyszerűsíti a PCB tervezési nehézségeit és javítja karbantarthatóságát.

A féllyukú nyomtatott áramköri kártyák gyártási folyamatában a profilozási folyamat a kulcs, és a kártyaprofilozási folyamat során gyakran előfordul a rézhuzal leválása és a rézhéj felemelése, ami nagy nehézségeket okoz a féllyukú lapok gyártásakor. .

A piaci igények kielégítése és az impedanciás féllyukú NYÁK műszaki színvonalának folyamatos javítása, valamint a gyártás, valamint a kutatás és fejlesztés terén elért vezető előnyök megőrzése érdekében a Sihui Fuji sikeresen gyártott 6-rétegimpedancia féllyukú nyomtatott áramköri lapokat, φ 0635 mm, a belső jelréteg síkosság és vastagság szabályozása nagyon precíz, nagy impedanciapontosságot és optimális jel-zaj arány szabályozást biztosít.

Az impedanciás féllyukú NYÁK a modern nyomtatott áramköri tervezés elengedhetetlen része. Megjelenése nagymértékben javította a nagy sebességű átviteli alkalmazások hatékonyságát és megbízhatóságát, miközben új technológiai áttöréseket és alkalmazási forgatókönyveket hozott az elektronikai iparban.

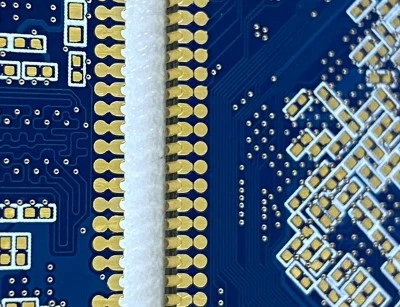

Kép: Féllyuk NYÁK impedanciával

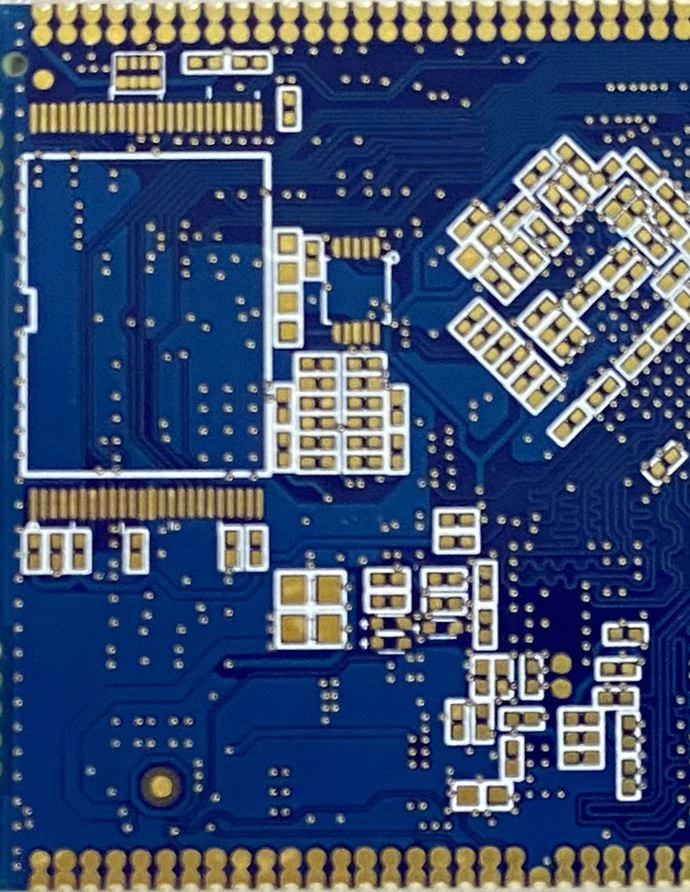

Kép: Féllyuk NYÁK impedanciával

A mintatábla specifikációja

Tétel: Féllyukú NYÁK impedanciával

Réteg: 6

Anyaga: S1141

Lemezvastagság: 1,2±0,12 mm
