Fúrási folyamat

A fúrás nagyon fontos folyamat a nyomtatott áramköri lapok gyártásában. A nyomtatott áramköri lapok (NYÁK) gyártási folyamatának nélkülözhetetlen része. A NYÁK fúrási folyamatának fő feladata az, hogy a kártyán réseket fúrjon vagy ásson ki, hogy elektronikus alkatrészeket, vezetékeket vagy jelátkötőket csatlakoztasson a nyomtatott áramköri kártya különböző részeihez.

A NYÁK-fúrási folyamat általában nagy sebességű fúrók és speciális fúrógépek használatát igényli. Ezek a fúrók általában keményfém ötvözet anyagokat használnak élettartamuk és stabilitásuk javítása érdekében. A nyomtatott áramköri lapok eltérő vastagsága és keménysége miatt más-más fúrószárat és fúrószár méretet kell választani, hogy megfeleljenek az egyes furatok követelményeinek. A különböző fúrószárak eltérő tulajdonságokkal rendelkeznek. A fúrófej kiválasztásakor figyelembe kell venni a fúrószár szívósságát, kopásállóságát, a penge szögét, a pengék számát és egyéb szempontjait. Ugyanakkor a fúrási folyamat során olyan tényezőkre is figyelni kell, mint a nyomás szabályozása, az előtolás és a sebesség ésszerű megválasztása.

Fúrás előtt szigorú huzalozásra és a nyomtatott áramköri lap tervezésére van szükség. Ezzel biztosítható, hogy a furat helyzetének pontossága, mérete és mélysége teljes mértékben megfeleljen a nyomtatott áramköri lap tervezésének követelményeinek. Ezenkívül annak biztosítására, hogy a táblán minden lyuk megfelelően legyen elhelyezve, egy vákuumfúvókára is szükség van a NYÁK laposságának megőrzéséhez.

A fúrási folyamat nagyon összetett folyamat, amely magas szintű készségeket és tapasztalatot igényel. Fúráskor ügyelni kell arra, hogy elkerüljük az olyan problémákat, mint a gép vibrációja és a túlzott sebesség által okozott hiányos vagy szabálytalan furatok. Ezenkívül intézkedéseket kell tenni a por és a statikus elektromosság megelőzésére, hogy elkerülhető legyen a nyomtatott áramköri lapok és más elektronikus alkatrészek fémtörmelék és statikus elektromosság által okozott károsodása.

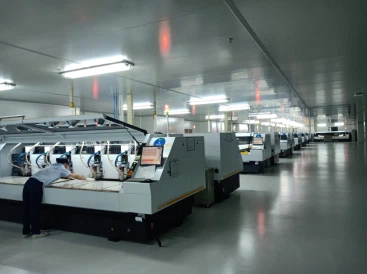

Kép: mechanikus fúrás

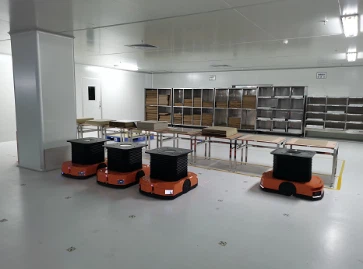

Kép: AGV

Folyamat:

1. Anyag előkészítés: Készítse elő az aljzatot a fúráshoz.

2. Fúrás: Helyezze az aljzatot a fúrógépre, és fejezze be az automata fúrást a fúrógép programvezérlésével.

3. Ellenőrzés: Végezze el a fúrt lyukak szemrevételezéses ellenőrzését, hogy ellenőrizze az esetleges hibákat.

4. Tisztítás: Tisztítsa meg a fúrt aljzatot a fúrás során keletkező vágási törmelék eltávolításához.

A Sihui Fuji egy professzionális PCB-gyártó vállalkozás. Üzemünk olyan nagy pontosságú és nagy sebességű CNC fúrógépeket vásárolt, amelyek különböző anyagok és típusú nyomtatott áramköri lapok gyártására képesek. Ezzel egyidejűleg szigorú munkahelyi képzést biztosítunk kezelőink számára, és folyamatosan fejlesztjük műszaki személyzetünk szakmai felkészültségét. Az egyes folyamatok szigorú ellenőrzését a folyamattechnikusok végzik annak biztosítása érdekében, hogy minden termék megfeleljen az ügyfelek minőségi követelményeinek.
