Sihui Fuji PCBA bemutatkozása
Hagyjon üzenetet
A Sihui Fuji egy elektronikai gyártó, amely világszínvonalú minőségi szinteket céloz meg. Teljes, egyablakos megoldást tudunk biztosítani a PCB tervezéstől ~ PCB ~ PCBA gyártástól kezdve. Nagy megbízhatóság, kiváló minőség és rövid szállítási idő az, amire törekszünk.

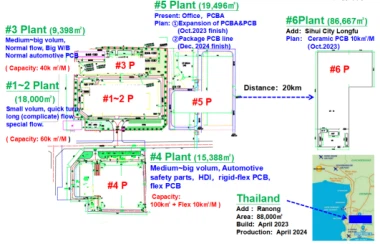

Növény elrendezése
SMT termelési kapacitás
|
Vonal |
Felszerelés |
Minimális alkatrészek |
SMT kapacitás /H |
Vonalkapacitás/M |
|
1. sor |
KE2060M |
0402 |
|
|
|
2. sor |
RX-8 |
0201 |
100,000 |
57,200,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
3. sor |
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
4. sor |
RX-8 |
0201 |
100,000 |
57,200,000 |
|
|
RS1-XL |
0201 |
47,000 |
26,884,000 |
|
|
RS1-XL |
0201 |
47,000 |
26,884,000 |
|
Teljes befogadóképesség, űrtartalom:300 millió pont / hónap |
||||
|
Vonal |
Folyamat |
Márka |
Modell |
Mérnöki képesség |
Minimális PCB (L*W) |
Max PCB (L*W) |
|
|
Vonal 4 |
Lézeres jelölés |
Ruiitian |
RTM-C450 |
lézeres jel |
±0.02um |
50x50 mm |
450x450 mm |
|
|
Nyomtatás |
GKG |
GKG-GLS |
nyomtatás |
±12um/±6σ |
50x50 mm |
870x610 mm |
|
|
SPI |
Sinic - Tek |
S8080L |
felbontás |
13 um |
50x50 mm |
630x550 mm |
|
|
SMT 3 készlet |
JUKI |
RX-8 / RS-1RS /RS1-XL |
X/Y tengely pontossága |
±35um |
50x50 mm |
950x370 mm |
|
|
AOI visszafolyás előtt |
Sinic - Tek |
S510D |
felbontás |
10um |
50x50 mm |
550x450 mm |
|
|
N2 áttördelés |
JIngtuo |
JTR-1003N |
Hőmérsékleti zóna |
10 |
Sz: 50 mm |
Szélesség: 450 mm |
|
|
AOI visszafolyás után |
Sinic - Tek |
S510D |
felbontás |
10um |
50x50 mm |
550x450 mm |
DIP elrendezés és kapacitás
1, Hullámforrasztás: 3 sor 4 zónás fel-le előmelegítéssel és N2 eszközzel, a forrasztás minősége és megbízhatósága kiváló.
2, Szelektív forrasztás: 1 sor nagy pontossággal, nagy megbízhatósággal és kis forrasztási veszteséggel.
|
Vonal |
Folyamat |
Márka |
Modell |
Előmelegítjük |
Maximális PCB szélesség |
Forrasztórúd |
Kapacitás (㎡) |
|
DIP #1 |
hullám |
Ridong |
CSÚCS-450 |
4 zóna 2 oldal |
450 mm |
SAC305 |
10,000 |
|
DIP #2 |
hullám |
Csingtuo |
SMART-450-H |
4 zóna 2 oldal |
450 mm |
SAC305 |
10,000 |
|
DIP #3 |
hullám |
Csingtuo |
SMART-350-H |
4 zóna 2 oldal |
350 mm |
SAC305 |
8,000 |
|
DIP #4 |
hullám |
Csingtuo |
SMART-610-H |
4 zóna 2 oldal |
540 mm |
SAC305 |
15,000 |
|
DIP #5 |
kiválasztás |
Hszinrui |
SW{0}}S |
Minimális méret 50x50 mm |
Max mérete 300x250 |
SAC305 |
1,000 |
Gyártási eszköz

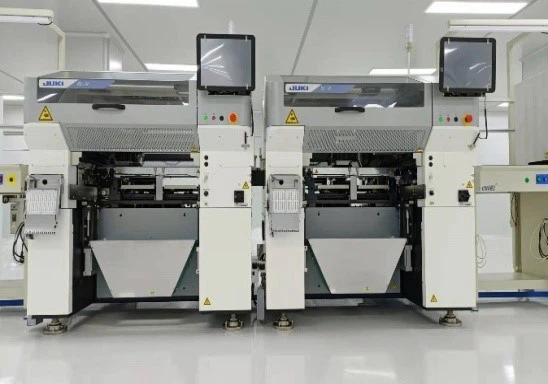

JUKI rögzítő RS-1R
Lézeres marker

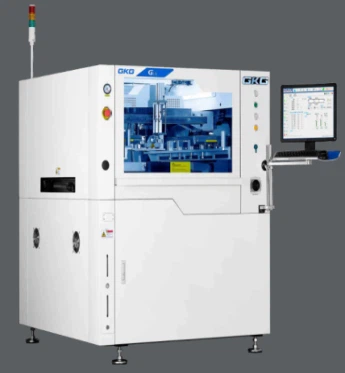

Forrasztópaszta nyomtató
Gyűjtemény állvány
FA intelligens mérő
Nagy teljesítményű röntgen
Autós navigáció
Autóipari klímaberendezés vezérlőpanel
